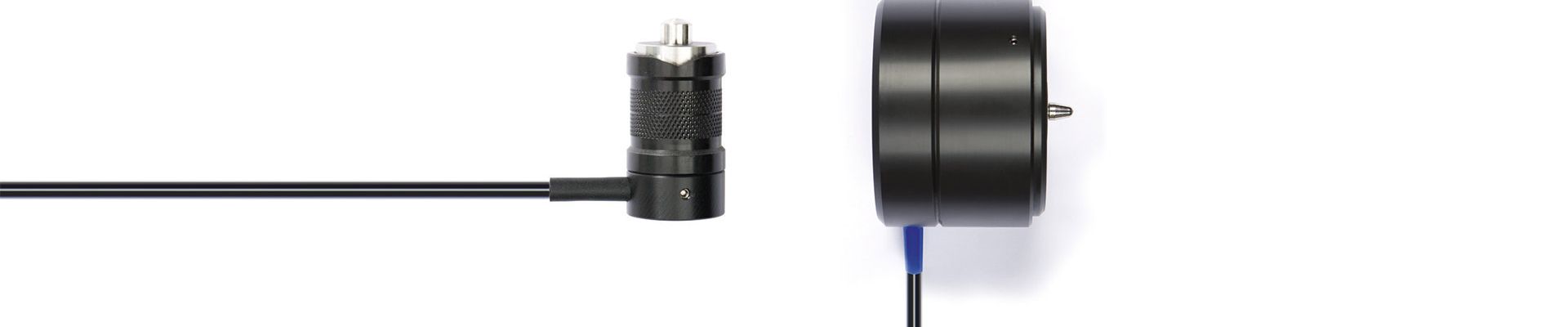

Sonden für Messungen auf Stahlgeflecht
Für Messungen von Schichtdicken auf Stahlgeflechten können Sie aus sechs verschiedenen Sonden auswählen. Alle Modelle werden zusammen mit dem Schichtdickenmessgerät Surfix® Pro S-CT verwendet, sowohl bei Messungen von Reifen als auch von Stahlförderseilen.

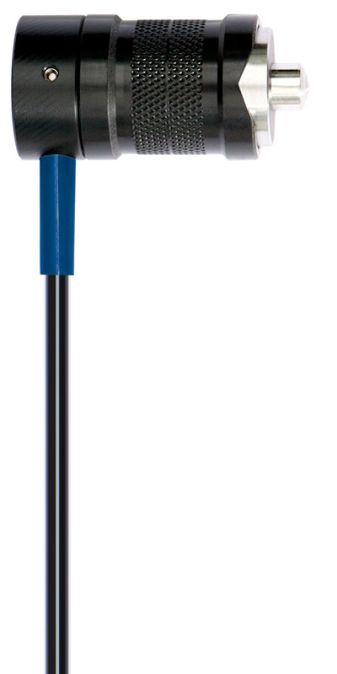

Sonde F10-1
Reifensonde für Messungen an der Reifenseitenwand mit einem Messbereich von 0 – 6,5 mm. Ausschließlich für Messungen an Reifen mit Stahlkarkasse.

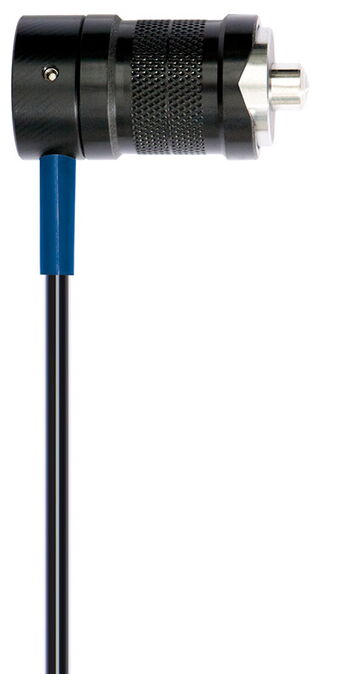

Sonde F 10-2
Reifensonde für Messungen an der Innenseite der Reifenlauffläche mit einem Messbereich von 0 – 6,5 mm. Ausschließlich für Messungen an Reifen mit Stahlkarkasse.
Sonde F 10-3
Reifensonde für Messungen am Wulst mit einem Messbereich von 0 – 6,5 mm. Ausschließlich für Messungen an Reifen mit Stahlkarkasse.

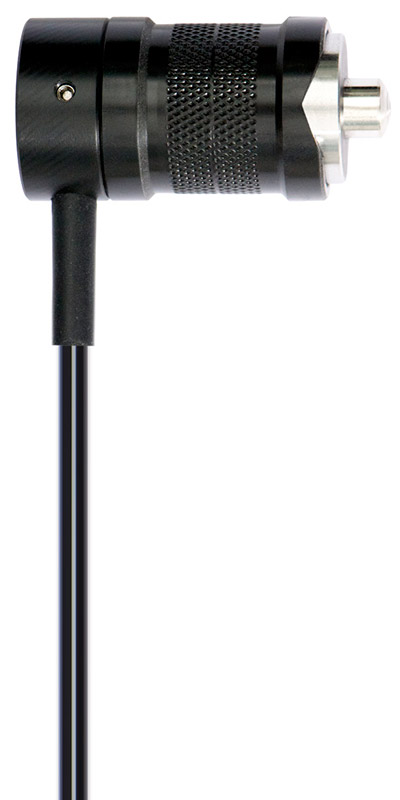

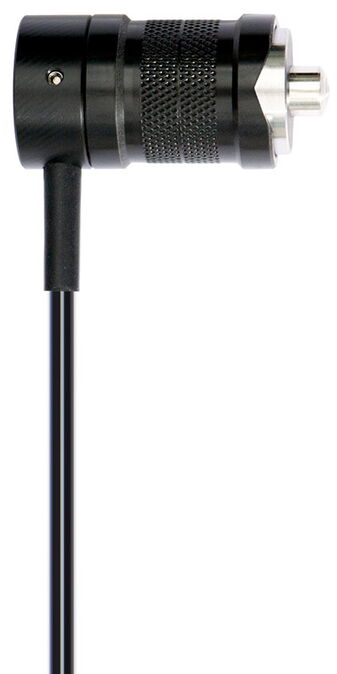

Sonde F 10-CP
Reifensonde für Messungen der Seitenwanddicke mit einem Messbereich von 0 – 10 mm. Ausschließlich für Messungen an Reifen mit Textilkarkasse.

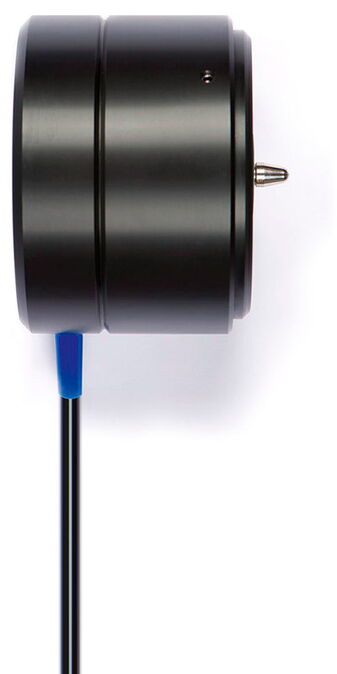

Sonde F 30-T
Reifensonde für Messungen auf der Lauffläche mit einem Messbereich von 0 – 30 mm sowie der Unterprofildicke mit einem Messbereich von 2 – 10 mm. Ausschließlich für Messungen an Reifen mit Stahlkarkasse.

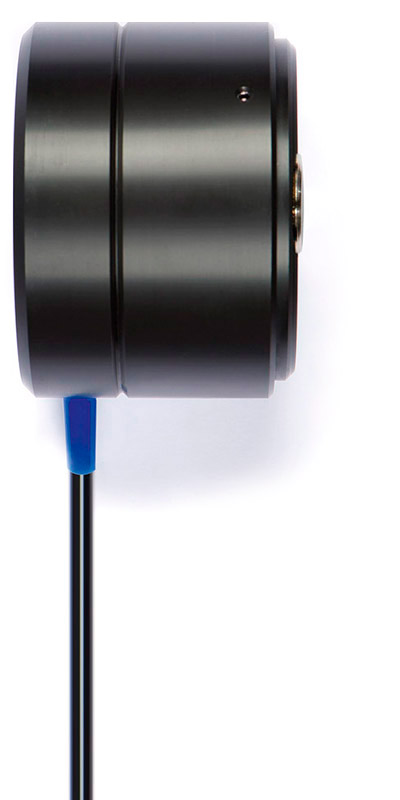

Sonde F 30-C
Reifensonde für Messungen auf der Lauffläche mit einem Messbereich von 0 – 30 mm sowie der Unterprofildicke mit einem Messbereich von 2 – 10 mm. Ausschließlich für Messungen an Reifen mit Stahlkarkasse.
Überblick: Sonden auf Stahlgeflecht
| F10-1 / 11006 | F10-2 / 11007 | F10-3 / 11008 | F10-CP / 11060 | F30-T / 11002 | F30-C / 11126 | |
| Anwendungsgebiet | Reifen - Seitenwand | Reifen - Lauffläche innen | Reifen - Wulst | Reifen - Seitenwanddicke | Reifen - Lauffläche aussen | Förderbänder |
| Messbereich | 0-6,5 mm | 0-6,5 mm | 0-6,5 mm | 0-10 mm | 0-30 mm | 0 – 20 mm |
| Messunsicherheit bei Werkskalibrierung | n.a. | n.a. | n.a. | n.a. | n.a. | n.a. |
| Messunsicherheit bei Nullung | +/- (0,1 mm + 5%) | +/- (0,1 mm + 5%) | +/- (0,1 mm + 5%) | +/- (0,05 mm + 5%) | +/- (0,2 mm + 5%) | +/– (0,2 mm + 5 %) |
| Messunsicherheit bei Folienkalibrierung | +/- (0,1 mm + 3%) | +/- (0,1 mm + 3%) | +/- (0,1 mm + 3%) | +/- (0,05 mm + 3%) | +/- (0,2 mm + 3%) | +/– (0,2 mm + 3 %) |
| Temperaturbereich 0-60 °C | 0-60 °C | 0-60 °C | 0-60 °C | 0-60 °C | 0-60 °C | 0-60 °C |
| Maße | Ø 25 mm x 47 mm | Ø 25 mm x 47 mm | Ø 25 mm x 47 mm | Ø 25 mm x 47 mm | Ø 75 mm x 55 mm | Ø 75 mm x 55 mm |
| Gewicht | ca. 85 g | ca. 85 g | ca. 85 g | ca. 85 g | ca. 400 g | ca. 400 g |
