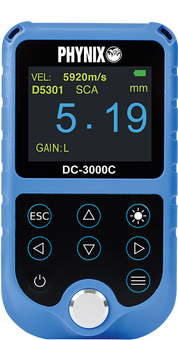

Kompaktes Wanddickenmessgerät

DC-3000C

Angebot Anfordern

Wanddickenmessgerät mit
Dual-Element-Sonde und Farbdisplay

Das Ultraschall-Wanddickenmessgerät DC-3000C von PHYNIX ist ein neues, verbessertes Messgerät, ausgestattet mit Dual-Element-Sonde, Farbdisplay, automatischer Sondenerkennung und automatischer Nullpunktkalibrierung. Es handelt sich um ein Multi-Mode-Dickenmessgerät, das auch durch lackierte oder beschichtete Oberflächen hindurch die Wanddicke bestimmen kann.

Durch die Verwendung der im Lieferumfang enthaltenen Doppelelement-Sonde bleibt bei lackierten Bauelementen die Dicke der Farbe im Echo-Echo-Modus unberücksichtigt. Messungen im Transmit-Echo-Modus sind auch möglich, dann können Wanddicken bis zu 400 mm bestimmt werden.

Die geringe Messunsicherheit, verbunden mit der hohen Auflösung von 0,01 mm, erlaubt die präzise Messung der Dicke von metallischen und nichtmetallischen Materialien wie Stahl, Aluminium, Titan, Kunststoff, Keramik, Glas und vielen anderen Materialien. Die Schallgeschwindigkeiten der gebräuchlichsten Materialien sind im Gerät gespeichert und können einfach über das Menu aufgerufen werden. Es ist auch möglich, die Schallgeschwindigkeit numerisch einzugeben oder mit Hilfe eines Prüfstücks zu ermitteln.

Grundsätzlich messen Ultraschall-Dickenmessgeräte die Dicke von Materialien, die nur von einer Seite aus zugänglich sind, also z.B. bei Pipelines oder im Schiffbau. Ein Ultraschallwandler erzeugt einen hochfrequenten Ultraschallimpuls, der durch das zu messende Material gesendet wird. Auf der Rückseite des Materials wird der Impuls reflektiert und gelangt zurück zum Schallkopf. Da das Material und damit dessen Schallgeschwindigkeit bekannt sind, kann die gemessene Laufzeit des Impulses zur Berechnung der Materialdicke herangezogen werden. Das DC-3000C bietet zwei Mess-Modi an: im Transmit-Echo-Modus wird die Laufzeit-Messung mit der Aussendung des Ultraschallimpulses gestartet. Im Echo-Echo-Modus startet die Messung erst, wenn das Gerät ein erstes, schwaches Echo beim Übergang des Impulses vom Lack in das Material erkennt. Mit diesem Verfahren ist die Wanddickenmessung auch von lackierten oder beschichteten Bauteilen möglich.

An das DC-3000C können unteschiedliche Messköpfe angeschlossen werden. Neben dem schon erwähnten Doppelelementkopf (D5301) sind Köpfe mit höherer Messfrequenz (7,5 MHz, 10 MHz) für dünne Bauteile, mit niedrigerer Messfrequenz (2 MHz) für Gussteile und raue Oberflächen oder Hochtemperatur-Köpfe für Messungen auf heißen Oberflächen bis 350 °C erhältlich. Für diese Messaufgabe verfügt das DC-3000C über einen Scan-Modus für schnelle Messungen, um bei Hochtemperaturmessungen die Kontaktzeit zu minimieren.

Das Wanddicken-Messgerät DC-3000C wird kalibriert inkl. Zertifikat geliefert.

Merkmale

  • Großes Farbdisplay für müheloses Ablesen der Messwerte
  • Messung durch die Lackierung (Echo-Echo-Mode)
  • Messbereich Transmit-Echo 0,65 mm-400,00 mm (sondenabhängig)
  • Messbereich Echo-Echo 3,0 mm-25,0 mm (Dual-Element-Sonde D5301)
  • Auflösung 0.01mm
  • Automatische Sonden-Erkennung
  • Automatische Nullpunktkalibrierung
  • Verschiedene Testverfahren: Standard, Minimum, Scan
  • Mehrsprachige Bedienerführung

Technische Daten

Messbereich: Transmit-Echo T-E: 0.65 mm - 400.00 mm (sondenabhängig)
Echo-Echo E-E: 3.00 mm - 25.00 mm
Maßeinheiten: mm / inch
Auflösung: 0.1 mm / 0.01 mm
0.01 inch / 0.001 inch
Meßgenauigkeit: 0.65 mm - 9.99 mm: ± 0.04 mm
10.00 mm - 99.99 mm: ± (0.04 mm + 0.1% vom Messwert)
100.0 mm - 400.0 mm: ± (0.3% vom Messwert)
Nullkalibrierung: Auto
Schallgeschwindigkeit: 1000 m/s – 9999 m/s
9 vordefinierte Schallgeschwindigkeiten für verschiedene Materialien
4 benutzerdefinierte Schallgeschwindigkeiten
Manuelle Eingabe der Schallgeschwindigkeit
Meßrate: 4 pro Sekunde
Display: 320×240 TFT Farbdisplay
Batterie: 2 x AA Batterien
Betriebstemperatur: -20 °C bis + 50 °C
Oberfächentemperatur: -20 °C bis + 350 °C (sondenabhängig)
Abmessungen
(L x B x H):
133 mm × 75 mm × 29 mm
Gewicht: 260 g einschl. Batterien

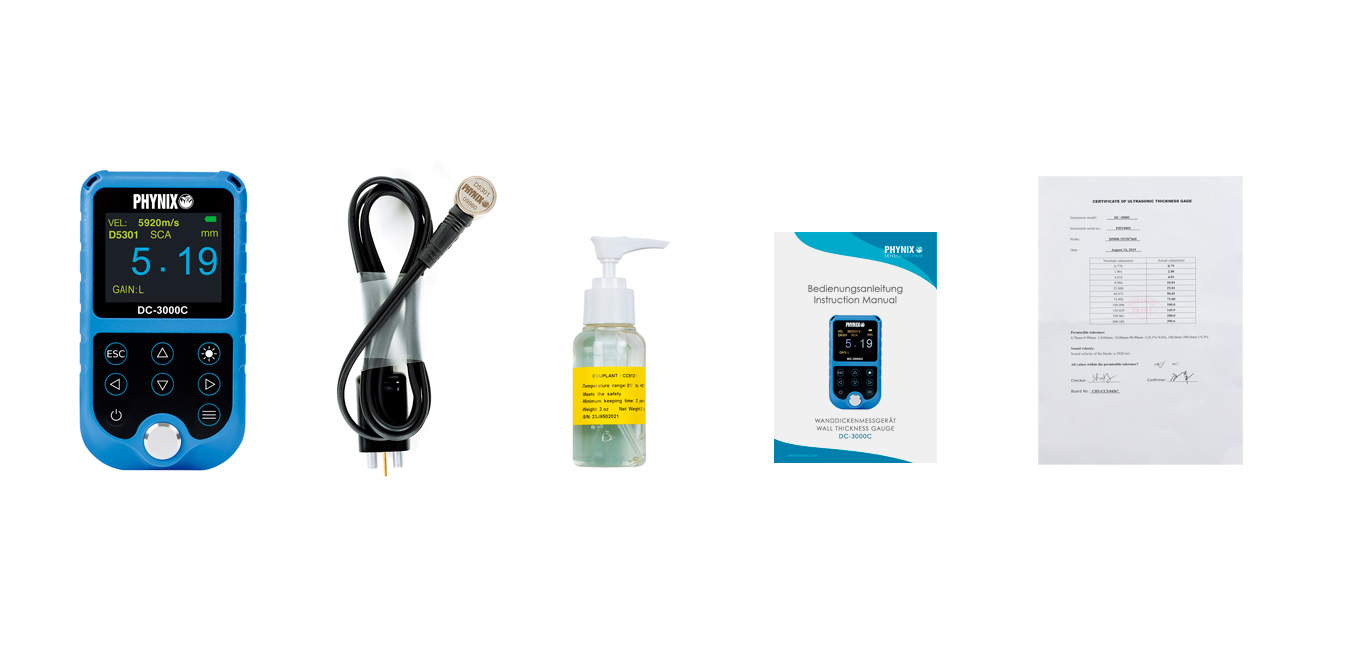

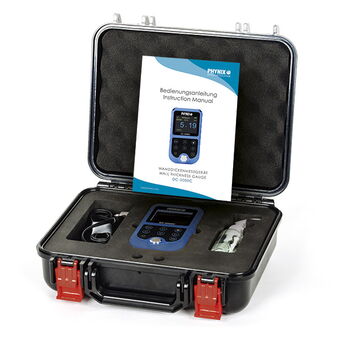

Lieferumfang

  • Messgerät DC-3000C
  • Dual-Element-Sonde 5 MHz D5301
  • eingebauter Testblock 4 mm
  • Gummischutzhülle
  • Koppelgel 75 ml
  • Kalibrierzertifikat
  • Bedienungsanleitung
  • Transport- und Aufbewahrungskoffer

Download Prospekt

Einen ausführlichen Prospekt mit allen technischen Daten finden sie hier:

DC-3000C Englisch DC-3000C Deutsch
