Surfix® Pro X-CT
Messen auf Stahlseilfördergurten
Beim Transport, der Verarbeitung und der Lagerung von Stück- und Schüttgütern kommt es häufig zu einem unerwünschten Verschleiß an Transportmitteln, Verarbeitungsanlagen und Behältern. Um diesen Verschleiß zu minimieren oder um wertvolles Transportgut zu schützen, werden Verschleißschutzauskleidungen z. B. aus Gummi, Kunststoffen (Polyethylen, PTFE), Polyurethan oder Polyurea aufgetragen, die der Abrasion des Grundwerkstoffs vorbeugen sollen.
Da sich die Verschleißschutzauskleidungen je nach Verwendungsart schneller oder langsamer abnutzen, muss die Schutzschichtdicke in regelmäßigen Abständen gemessen werden. Die sichere Beurteilung des Verschleißgrades ist von größter Wichtigkeit, um frühzeitige Maßnahmen zu ergreifen und Anlagen vor größeren Schäden zu bewahren. Übliche Standardverfahren sind zerstörende Prüfmethoden, die zu längeren Anlagenstillständen führen und meist nur von externen Servicedienstleistern durchgeführt werden können.

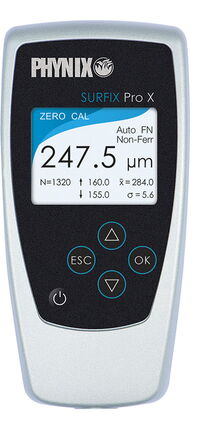

Zur Erhöhung der Anlagenverfügbarkeit und Lebensdauer hat PHYNIX das Schichtdickenmessgerät Surfix® Pro X-CT mit der Messsonde F30-C entwickelt, die in Kombination einfach, schnell, genau und mit hoher Wiederholbarkeit Schichtdicken aus Gummi oder Kunststoffen auf Stahlseilfördergurten zerstörungsfrei messen können. Durch systematische Dokumentation der Messwerte und eine statistische Auswertung können Wartungsarbeiten an der Anlage zielgenau durchgeführt werden.
Einsatzbereiche
- im Bergbau
- bei der Sand- und Kiesgewinnung
- beim Transport und der Lagerung von Schüttgut
- in der Bauindustrie
Vorteile auf einen Blick
- zerstörungsfreie und schnelle Messung der Gummidicke
- kein aufwendiges Spleißen, Abgummieren nicht notwendig
- Scan-Modus zur Suche von besonders dünnen oder dicken Stellen
- Kalibrierdatenspeicher für den Einsatz auf verschiedenen Förderbandtypen
- Kostengünstiges Messverfahren ohne Folgekosten
- Datenspeicher und Schnittstelle zur systematischen Verschleisserfassung
- Reduzierung von Ausfallzeiten
Technische Spezifikationen Gerät
| 11677 Surfix® Pro X-CT | |
| Messverfahren | Sondenabhängig, siehe Informationen zu unserem Sondenprogramm |
| Messbereich | sondenabhängig bis zu 30 mm |
| Messunsicherheit | sondenabhängig |
| Auflösung | 0,1 µm oder <0,2% vom Messwert |
| Anzeige | hochauflösendes Fargrafikdisplay Hintergrundbeleuchtung |
| Kalibrierverfahren | Werks-, Null-, Ein-Folien-, Zwei-Folien-Kalibrierung Null-Offset: Addition/Subtraktion eines konstanten Wertes |
| Statistik | Einzel- und Blockwertstatistik, wählbare Blockgröße. Parameter: Anzhal der messwerte, Mittelwert, Standardabweichung, Minimum, Maximum, Kvar, cp, cpk |
| Datenspeicher | 100.000 Messwerte |
| Schnittstelle | Bluetooth 4.0 USB 2.0 |
| Betriebstemperatur | 0 °C bis + 60 °C |
| Oberflächentemperatur | -15 °C bis + 60 °C |
| Maße Gerät | 137 mm x 66 mm x 23 mm |
| Gewicht | 220 g inkl. FN 1.5 Sonde und Batterien |
| Schutzklasse | IP 52 (Schutz gegen Staub und Tropfwasser) |
| Normen | DIN, ISO, ASTM, BS |
| Garantie | 2 Jahre |
Technische Spezifikationen Sonde F30-C
| 11126 Sonde F30-C | |
| Anwendung | Messung der Gummidicke auf Stahlseilfördergurten |
| Messverfahren | F-Modus (magnetinduktiv) für Eisen/Stahl |
| Messbereich | 0 – 20 mm |
| Messunsicherheit nach Nullung nach Folienkalibr. |
±(0,2mm +5%) ±(0,2mm +3%) |
| Maße Sonden | Ø75 mm x 55 mm |
| Gewicht | ca. 400 g |
| Schutzklasse | IP 52 (Schutz gegen Staub und Tropfwasser) |
| Normen | DIN, ISO, ASTM, BS |
| Garantie | 2 Jahre |
Lieferumfang
- Gerät Surfix® Pro X-CT
- Gummischutzhülle
- Aufbewahrungs- und Transportkoffer
- 2 Batterien AA
- PHYNIX.connect Übertragungssoftware
- Herstellerprüfzertifikat
- Bedienungsanleitungen
Hinweis: Das Gerät wird ohne Sonde geliefert. Wählen Sie eine oder mehrere Sonde(n) aus unserem Sondenprogramm aus und bestellen Sie diese separat.
Download Prospekt
Einen ausführlichen Prospekt mit allen technischen Daten finden sie hier:
