Kalibrierstandards und Sets
Die von PHYNIX lieferbaren Kalibrierstandards für Schichtdickenmessung (Dickenbereich zwischen 10 µm und 10 mm) dienen der Verifizierung und Kalibrierung von Schichtdickenmessgeräten. Bei einer Folienkalibrierung erhöhen Kalibrierstandards, deren Dicke im Bereich der zu messenden Schichtdicke liegt, die Messgenauigkeit.

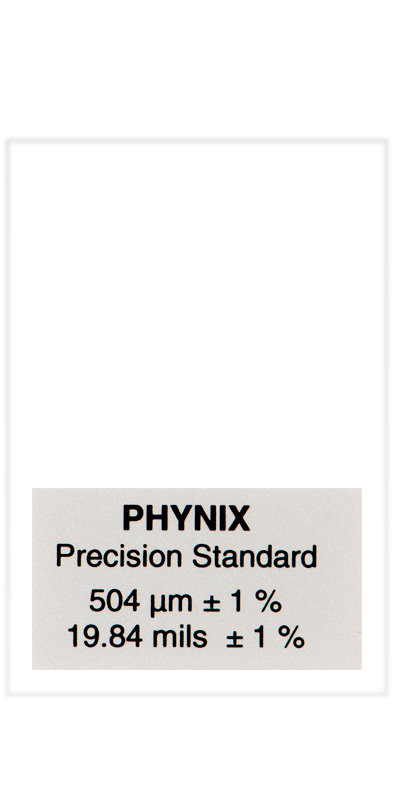

PHYNIX-Standards bestehen aus verschleißfesten Hart-Kunststofffolien bzw. -platten. Alle Standards bis 3 mm Dicke haben die Abmaße 35 mm x 50 mm, darüber 50 mm x 50 mm. Die in der Tabelle angegebenen Dickenwerte sind Nominalwerte. Abweichungen von diesen Nominalwerten sind auf Grund von Schwankungen in der Folien-Produktion möglich. Alle PHYNIX-Standards werden einzeln mit einem zertifizierten Längenmess-System ausgemessen und entsprechend der ermittelten Dicke beschriftet. So können wir die angegebene Toleranz von 1 µm (bei Dicken bis 100 µm) bzw. 1 % (bei Dicken über 100 µm) garantieren.
Alle Kalibrierstandards können mit einem Hersteller-Prüfzertifikat Typ M gemäß DIN 55 350-18 kalibriert werden. Für weitere Details siehe unter Zertifikate für Kalibriestandards.
| Artikel Nr. | Beschreibung (alle Dickenangaben sind Nominalwerte) |
|---|---|
| 10037 | Kalibrierstandard 10 µm (+/- 1 µm) |
| 10038 | Kalibrierstandard 30 µm (+/- 1 µm) |
| 10039 | Kalibrierstandard 40 µm (+/- 1 µm) |
| 10241 | Kalibrierstandard 50 µm (+/- 1 µm) |
| 10040 | Kalibrierstandard 100 µm (+/- 1 µm) |
| 10041 | Kalibrierstandard 200 µm (+/- 1 %) |
| 10042 | Kalibrierstandard 360 µm (+/- 1 %) |
| 10043 | Kalibrierstandard 500 µm (+/- 1 %) |
| 10044 | Kalibrierstandard 800 µm (+/- 1 %) |
| 10045 | Kalibrierstandard 1.000 µm (+/- 1 %) |
| 10266 | Kalibrierstandard 1.500 µm (+/- 1 %) |
| 10731 | Kalibrierstandard 2 mm (+/- 1 %) |
| 10500 | Kalibrierstandard 3 mm (+/- 1 %) |
| 10349 | Kalibrierstandard 4 mm (+/- 1 %) |
| 10501 | Kalibrierstandard 5 mm (+/- 1 %) |
| 10350 | Kalibrierstandard 6 mm (+/- 1 %) |
| 10351 | Kalibrierstandard 8 mm (+/- 1 %) |
| 10352 | Kalibrierstandard 10 mm (+/- 1 %) |
Kalibrierstandards werden auch als Sets angeboten. Es stehen drei verschiedene Folien-Sets für unterschiedliche Schichtdickenbereiche zur Verfügung:
- Set Kalibrierstandard 1 für Dicken bis 200 µm
- Set Kalibrierstandard 2 für Dicken bis 1.000 µm
- Set Kalibrierstandard 3 für Dicken bis 3.000 µm
Die Foliensets bestehen aus je 5 Dickenstandards und je einem Nullstandard Eisen (Fe) und Aluminium (Al), übersichtlich aufbewahrt in einem Kunststoffkoffer.
| Artikel Nr. 10979 - Set Kalibrierstandard 1 |
|---|
| Kalibrierstandard 10 µm (+/- 1 µm) |
| Kalibrierstandard 30 µm (+/- 1 µm) |
| Kalibrierstandard 50 µm (+/- 1 µm) |
| Kalibrierstandard 100 µm (+/- 1 µm) |
| Kalibrierstandard 200 µm (+/- 1 %) |
| Artikel Nr. 11123 - Set Kalibrierstandard 2 |
|---|
| Kalibrierstandard 50 µm (+/- 1 µm) |
| Kalibrierstandard 100 µm (+/- 1 µm) |
| Kalibrierstandard 200 µm (+/- 1 %) |
| Kalibrierstandard 500 µm (+/- 1 %) |
| Kalibrierstandard 1.000 µm (+/- 1 %) |
| Artikel Nr. 11124 - Set Kalibrierstandard 3 |
|---|
| Kalibrierstandard 100 µm (+/- 1 µm) |
| Kalibrierstandard 360 µm (+/- 1 %) |
| Kalibrierstandard 800 µm (+/- 1 %) |
| Kalibrierstandard 1,5 mm (+/- 1 %) |
| Kalibrierstandard 3,0 mm (+/- 1 %) |
Einsatzbereiche
Kalibrierstandards werden eingesetzt
- zur Erhöhung der Messgenauigkeit (Folienkalibrierung)
- zur Überprüfung und Validierung von Schichtdickenmessgeräten
- zur Überprüfung einer Gerätekalibrierung
